坐标系

Axes对象和Axis对象

Excel中，用Axis对象表示单个的坐标轴，用其复数形式Axes对象表示多个坐标轴及它们组成的坐标系。对于二维平面坐标系，有水平轴和垂直轴两个坐标轴；对于三维空间坐标系，有三个方向上的坐标轴。

使用API使用方式，通过Chart对象获取Axis对象的语法格式如下所示。

axs=cht.Axes(Type,AxisGroup)

其中，cht为Chart对象，两个参数：

• Type - 为必选项，取值为1, 2或3。取值为1时坐标轴显示类别，常用于设置图表的水平轴；取值为2时坐标轴显示值，常用于设置图表的垂直轴；取值为3时坐标轴显示数据系列，只能用于3D图表。

• AxisGroup – 为可选项，指定坐标轴主次之分。当设置为2时，说明坐标轴为辅助轴。当设置为1时，说明坐标轴为主坐标轴。

下面首先选择绘图数据，使用Shapes对象的AddChart2方法创建一个表示图表的Shape对象，然后利用它的Chart属性获取Chart对象。

【Excel VBA】

示例文件的存放路径为Samples\ch18\Excel VBA\坐标系.xlsm。

Sub Test()
  Dim cht As Chart
  ActiveSheet.Range("A1:B7").Select
  Set cht = ActiveSheet.Shapes.AddChart2(-1, xlColumnClustered, _
                        200, 20, 300, 200, True).Chart
End Sub

运行过程，生成图表如图6-9所示。

【Python xlwings API】

编写Python脚本，脚本文件的存放路径为Samples\ch18\Python\坐标系-创建图表.py。

import xlwings as xw  #导入xlwings
import os  #导入os
root = os.getcwd()  #获取当前路径
app = xw.App(visible=True, add_book=False)  #创建Excel应用，无工作簿
wb=app.books.open(root+r"/P1P2.xlsx",read_only=False)  #打开文件，可写
sht=wb.sheets(1)  #获取工作表
sht.api.Range("A1:B7").Select()  #选择数据
cht=sht.api.Shapes.AddChart2(-1,xw.constants.ChartType.xlColumnClustered,\
                 200,20,300,200,True).Chart  #创建图表

运行脚本，生成图表如图6-9所示。

利用Chart对象的Axes属性获取横坐标轴和纵坐标轴，并设置各坐标轴的属性。利用Border属性可以对坐标轴本身的颜色、线型、线宽等进行设置。

下面创建图表，设置两个坐标轴的Border属性，设置HasMinorGridlines属性的值为True，显示次级网格。

【Excel VBA】

示例文件的存放路径为Samples\ch18\Excel VBA\坐标系.xlsm。

图6-9 创建图表

Sub Test2()
  Dim cht As Chart
  Dim axs As Axis
  ActiveSheet.Range("A1:B7").Select  '数据
  Set cht = ActiveSheet.Shapes.AddChart.Chart   '添加图表
  Set axs = cht.Axes(1)   '水平轴
  axs.Border.ColorIndex = 3   '红色
  axs.Border.Weight = 3   '线宽
  axs.HasMinorGridlines = True   '显示次级网格线
  Set axs2 = cht.Axes(2)   '纵轴
  axs2.Border.Color = RGB(0, 0, 255)   '兰色
  axs2.Border.Weight = 3   '线宽
  axs2.HasMinorGridlines = True   '显示次级网格线
End Sub

运行过程，生成图表如图6-10所示。

【Python xlwings API】

编写Python脚本，脚本文件的存放路径为Samples\ch18\Python\坐标轴设置.py。

#前面代码省略，请参见Python文件
#......
sht.api.Range("A1:B7").Select()  #数据
cht=sht.api.Shapes.AddChart().Chart  #添加图表
axs=cht.Axes(1)  #水平轴
axs.Border.ColorIndex=3  #红色
axs.Border.Weight=3  #线宽
axs.HasMinorGridlines=True  #显示次级网格线
axs2=cht.Axes(2)  #纵轴
axs2.Border.Color=xw.utils.rgb_to_int((0,0,255))  #兰色
axs2.Border.Weight=3  #线宽
axs2.HasMinorGridlines=True  #显示次级网格线

图形效果如图6-10所示。

图6-10 获取和设置坐标轴

坐标轴标题

使用Axis对象的HasTitle属性设置是否显示坐标轴标题，用AxisTitle属性设置坐标轴标题的文本内容。注意，必须设置HasTitle属性的值为True后才能设置AxisTitle属性。AxisTitle属性返回一个AxisTitle对象，利用它设置坐标轴标题的文本和字体。

下面接着6.3.1小节的绘图代码，给两个坐标轴添加标题。横坐标标题红色显示，字体倾斜；纵坐标标题字体加粗。

【Excel VBA】

示例文件的存放路径为Samples\ch18\Excel VBA\坐标系.xlsm。

Sub Test3()
  Dim cht As Chart
  Dim axs As Axis
  ActiveSheet.Range("A1:B7").Select  '数据
  Set cht = ActiveSheet.Shapes.AddChart.Chart  '添加图表
  Set axs = cht.Axes(1)  '水平轴
  Set axs2 = cht.Axes(2)  '纵轴
  axs.HasTitle = True  '横坐标有轴标题
  axs.AxisTitle.Caption = "横坐标轴标题"  '标题文本
  axs.AxisTitle.Font.Italic = True  '字体倾斜
  axs.AxisTitle.Font.Color = RGB(255, 0, 0)  '文字红色
  axs2.HasTitle = True  '纵轴有轴标题
  axs2.AxisTitle.Caption = "纵坐标轴标题"  '标题文本
  axs2.AxisTitle.Font.Bold = True  '字体加粗
End Sub

运行过程，生成图表如图6-11所示。

【Python xlwings API】

编写Python脚本，脚本文件的存放路径为Samples\ch18\Python\坐标轴标题.py。

#前面代码省略，请参见Python文件
#......
axs.HasTitle=True  #横坐标有轴标题
axs.AxisTitle.Caption="横坐标轴标题"  #标题文本
axs.AxisTitle.Font.Italic=True  #字体倾斜
axs.AxisTitle.Font.Color=xw.utils.rgb_to_int((255,0,0))  #文字红色
axs2.HasTitle=True  #纵轴有轴标题
axs2.AxisTitle.Caption="纵坐标轴标题"  #标题文本
axs2.AxisTitle.Font.Bold=True  #字体加粗

运行脚本，生成图表如图6-11所示。

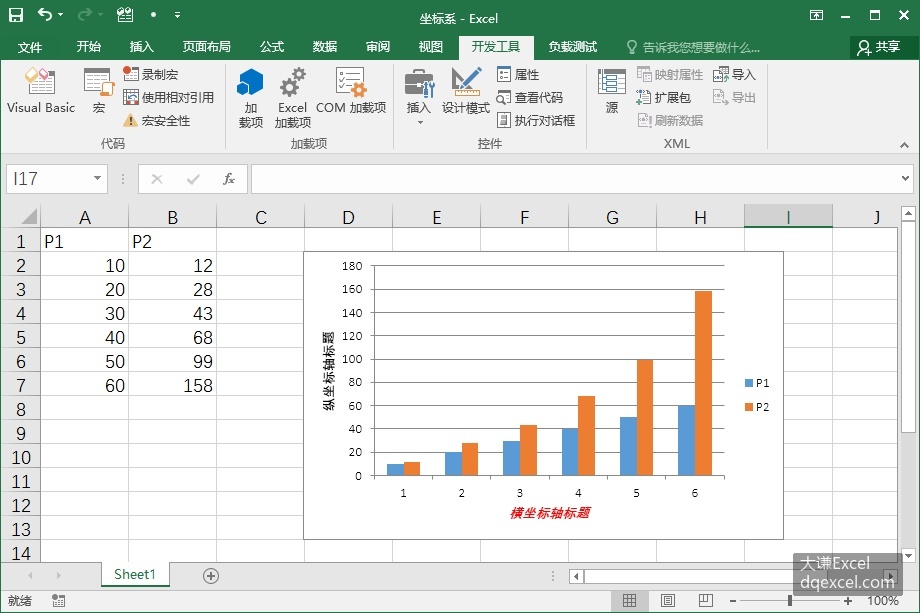

图6-11 添加和设置坐标轴标题

数值轴取值范围

纵轴为数值轴。使用纵轴对象的MinimumScale和MaximumScale属性设置数值轴的最小值和最大值。

下面设置纵轴的最小值和最大值分别为10和200。

【Excel VBA】

示例文件的存放路径为Samples\ch18\Excel VBA\坐标系.xlsm。

Sub Test4()
  '省略前面的代码，请参见文件
'……
  axs2.MinimumScale = 10
  axs2.MaximumScale = 200
End Sub

运行过程，设置效果如图6-12所示。注意纵轴，即数值轴的取值范围已经被修改，图表显示也相应的有变化。

【Python xlwings API】

编写Python脚本，脚本文件的存放路径为Samples\ch18\Python\坐标轴-数值轴取值范围.py。

#前面代码省略，请参见Python文件
#......
axs2.MinimumScale=10
axs2.MaximumScale=200

运行脚本，生成图表如图图6-12所示。

图6-12 设置纵轴的取值范围

刻度线

刻度线是坐标轴上的短线，用来辅助确定图表上各点的位置。刻度线有主刻度线和次刻度线。用Axis对象的MajorTickMark和MinorTickMark属性设置主刻度线和次刻度线。

MajorTickMark和MinorTickMark属性的取值如表6-5中所示，可以有不同的表示形式。

表6-5 刻度线设置参数的取值

下面的代码将横坐标轴的主刻度线设置为跨轴形式，将次刻度线设置为轴内显示。

【Excel VBA】

示例文件的存放路径为Samples\ch18\Excel VBA\坐标系.xlsm。

Sub Test5()
  '省略前面的代码，请参见文件
'……
  axs.MajorTickMark = 4
  axs.MinorTickMark = 2
End Sub

【Python xlwings API】

编写Python脚本，脚本文件的存放路径为Samples\ch18\Python\坐标轴-刻度线.py。

#前面代码省略，请参见Python文件
#......
axs.MajorTickMark = 4
axs.MinorTickMark = 2

用TickMarkSpacing属性返回或设置每隔多少个数据显示一个主刻度线，仅用于分类轴和系列轴，可以是1到31999之间的一个数值。

用MajorUnit和MinorUnit属性设置数值轴上的主要和次要刻度单位。

设置后数值轴上从最小值开始每隔40显示一个主刻度线，次刻度线之间的间隔是10。

设置MajorUnitIsAuto和MinorUnitIsAuto属性的值为True，Excel会自动计算数值轴上的主要和次要刻度单位。

设置MajorUnit和MinorUnit属性的值时，MajorUnitIsAuto和MinorUnitIsAuto属性的值自动设置为False。

刻度标签

坐标轴上与主刻度线位置对应的文本标签称为刻度标签，它们对主刻度线对应的数值或分类进行标注说明。

分类轴刻度标签的文本为图表中关联分类的名称。分类轴的默认刻度标签文本为数字，它们按照从左到右的顺序从1开始累加编号。使用TickLabelSpacing属性设置间隔多少个分类显示一个刻度标签。

数值轴刻度标签的文本数字对应于数值轴的MajorUnit, MinimumScale和MaximumScale属性。若要更改数值轴的刻度标签文字，必须更改这些属性的值。

Axis对象的TickLabels属性返回一个TickLabels对象，它表示坐标轴上的刻度标签。使用TickLabels对象的属性和方法，可以对刻度标签的字体、数字显示格式、显示方向、偏移量和对齐方式等进行设置。

下面设置数值轴刻度标签的数字显示格式、字体和显示方向。

【Excel VBA】

示例文件的存放路径为Samples\ch18\Excel VBA\坐标系.xlsm。

Sub Test6()
  '省略前面的代码，请参见文件
'……
  Set tl = axs2.TickLabels  '纵轴刻度标签
  tl.NumberFormat = "0.00"  '数字格式
  tl.Font.Italic = True  '字体倾斜
  tl.Font.Name = "Times New Roman"  '字体名称
  tl.Orientation = 45  '45度方向
End Sub

运行过程，生成图表如图6-13中数值轴的刻度标签所示。

【Python xlwings API】

编写Python脚本，脚本文件的存放路径为Samples\ch18\Python\坐标轴-刻度标签.py。

#前面代码省略，请参见Python文件
#......
tl=axs2.TickLabels  #纵轴刻度标签
tl.NumberFormat = "0.00"  #数字格式
tl.Font.Italic=True  #字体倾斜
tl.Font.Name="Times New Roman"  #字体名称
tl.Orientation=45  #45度方向

运行脚本，生成图表如图6-13所示。

图6-13 数值轴刻度标签的设置

代码中，TickLabels对象的Orientation属性指定刻度线标签的文本方向，当标签比较长时这个属性很有用。此属性的值可以设置为-90到90度。

用TickLabelPosition属性指定坐标轴上刻度标签的位置，值为表6-6中所示的常数或值。

表6-6 TickLabelPosition属性的取值

用TickLabelSpacing属性返回或设置刻度标签之间的分类数或数据系列数，即每隔几个分类显示一个刻度标签。仅用于分类轴和系列轴，可以是1到31999之间的一个数值。

设置TickLabelSpacingIsAuto属性的值为True，自动设置刻度标签的间距。[大谦Excel，dqexcel点com]
